수험 5-5단계 : 2D 제출용 답안지 작성-끼워맞춤 표시

말하지마 2015. 3. 16. 17:24

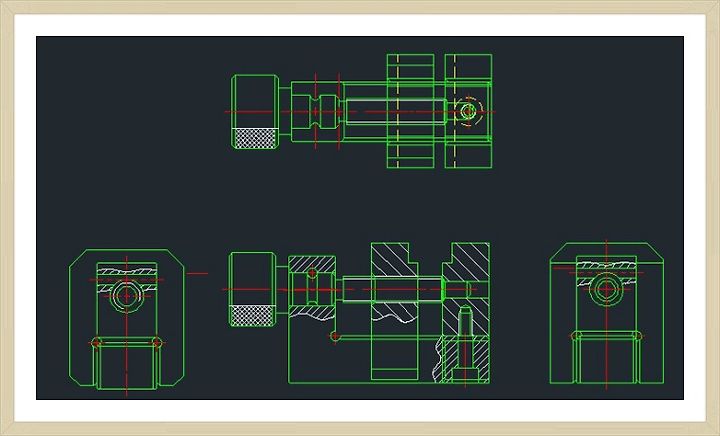

ㅁ 전체 조립도 화면

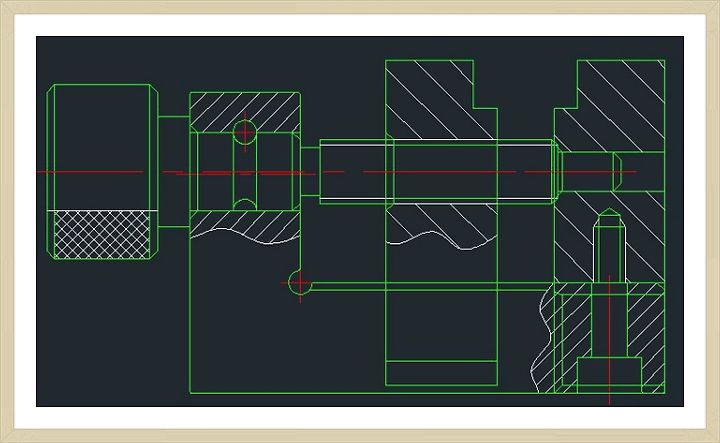

정면도

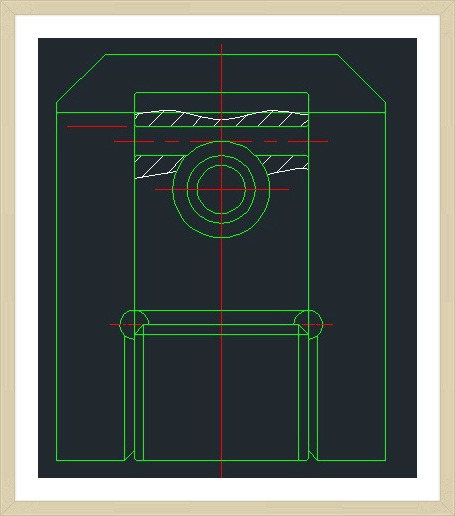

좌측면도

우측면도

평면도(위에서 본 모양)

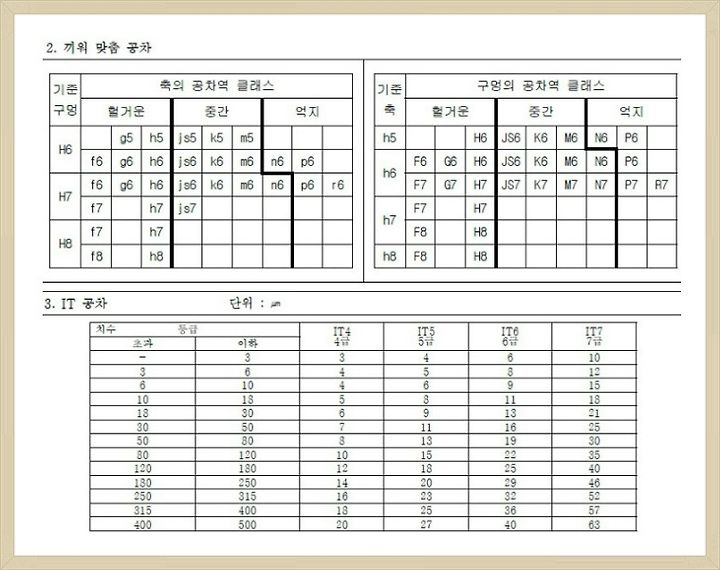

ㅁ 참고해야 하는 ksb규격

<출처 : 큐넷-ks규격>

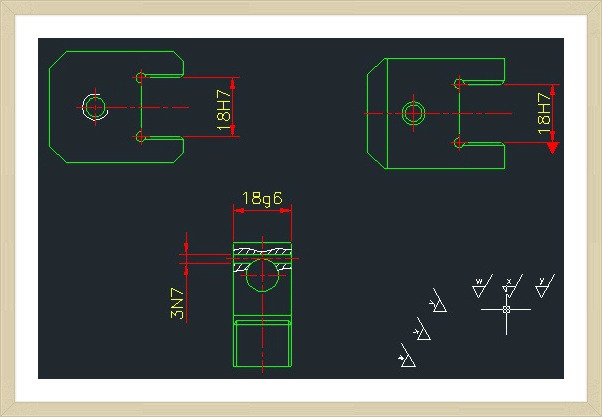

ㅁ 가이드플레이트와 이동조와 고정조의 끼워맞춤

- 18되는 부분의 헐거운 끼워맞춤은 아래와 같다.

- 평행핀이 조립되는 부분은 다음과 같은 끼워맞춤이다. 평행핀에 대한 설명은 오른쪽의 링크를 클릭 : 링크

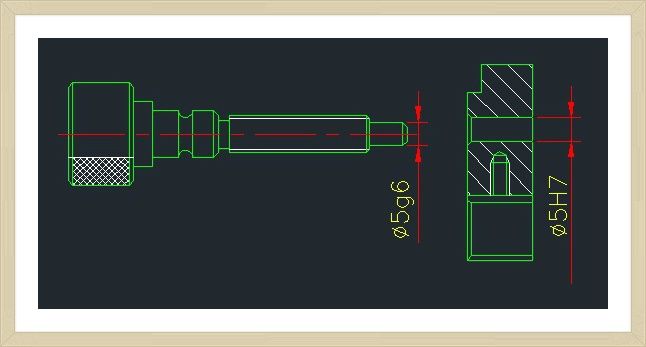

ㅁ 리드스큐류와 고정조의 끼워맞춤

- 5되는 부분의 끼워맞춤

ㅁ 리드스크류와 가이드플레이트가 조립되는 부분

- 10되는 부분의 끼워맞춤이다.
